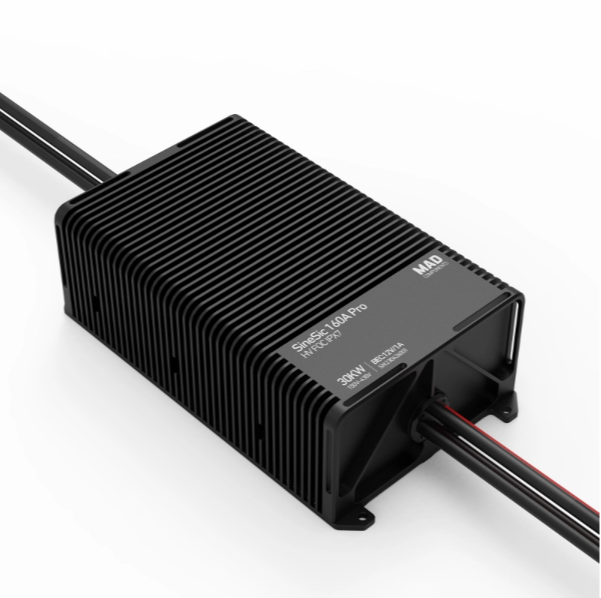

Контроллер ESC MAD SineSic 160A Pro(200V~430V)

Контроллер ESC MAD SineSic 160A Pro(200V~430V)

Регулятор оборотов MAD SineSic 160A Pro (200V–430V) представляет собой передовое устройство управления двигателями, разработанное для тяжелых промышленных БПЛА и авиационных платформ (eVTOL). Основная особенность этого ESC — использование полупроводников на основе карбида кремния (SiC), что позволяет работать с экстремально высокими напряжениями и обеспечивать высокий КПД при минимальных тепловых потерях.

Габаритные размеры и вес

Конструкция регулятора ориентирована на эффективное отведение тепла и интеграцию в силовую раму аппарата.

• Габариты: Устройство имеет моноблочный форм-фактор с открытым радиатором охлаждения. Примерные размеры составляют около 120 × 70 × 35 мм (без учета выступающих кабелей питания и сигнальных проводов).
• Вес: Масса устройства варьируется в пределах 450–550 г (в зависимости от исполнения и наличия интегрированных разъемов). Это делает его достаточно легким для своего класса мощности, учитывая необходимость работы с токами до 160 А при столь высоком напряжении.

Технические характеристики

Основной особенностью данной модели является способность работать в диапазоне сверхвысоких напряжений, что радикально снижает потери на передачу энергии по проводам и позволяет использовать более тонкие кабели в сравнении с низковольтными системами.

• Диапазон входного напряжения: 200В – 430В (поддержка аккумуляторов большой емкости или связок последовательно соединенных батарей).
• Номинальный ток: 160 А (непрерывный режим).
• Пиковый ток: Рассчитан на кратковременные всплески нагрузки (обычно до 200-220 А в течение нескольких секунд, в зависимости от температурного режима).
• Алгоритм управления: Синусоидальное векторное управление (FOC), которое минимизирует пульсации крутящего момента, снижает акустический шум двигателя и увеличивает общую эффективность силовой установки на 5–10% по сравнению с трапецеидальным управлением.

Ключевые особенности конструкции

• Защита уровня IP67: Регулятор полностью защищен от проникновения пыли и кратковременного погружения в воду, что является обязательным требованием для эксплуатации в промышленных условиях (сельское хозяйство, логистика).
• Открытый радиатор: Конструкция радиатора оптимизирована для принудительного обдува набегающим потоком воздуха. Отсутствие громоздкого закрытого корпуса позволяет быстрее отдавать тепло в окружающую среду.
• Интеллектуальная диагностика: Устройство поддерживает передачу телеметрии в реальном времени (напряжение, ток, температура компонентов, обороты), что позволяет полетным контроллерам оперативно корректировать режимы работы и предотвращать аварийные ситуации.
• Высокая частота опроса: Алгоритмы управления адаптированы для работы с современными полетными контроллерами, поддерживающими высокоскоростные протоколы передачи данных, что критично для стабильности полета тяжелых аппаратов.

Данный ESC рекомендуется использовать исключительно в составе соответствующих по мощности силовых систем, так как работа с такими напряжениями требует строгого соблюдения протоколов безопасности при подключении и эксплуатации.
